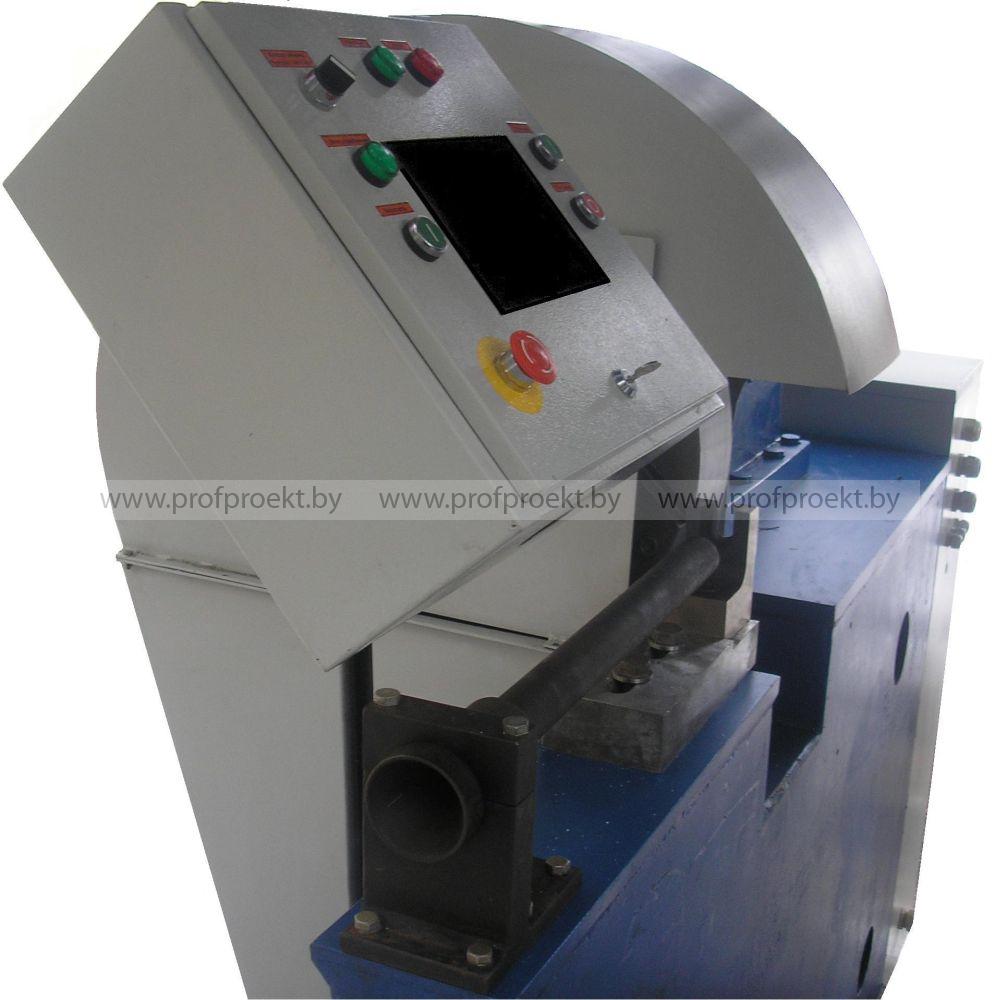

Станок предназначен для рубки стальной либо алюминиевой проволоки в размер. Подача проволоки осуществляется непрерывно со скоростью 0,2…0,5 м/с. Станок является составной частью технологической линии для производства спиралей.

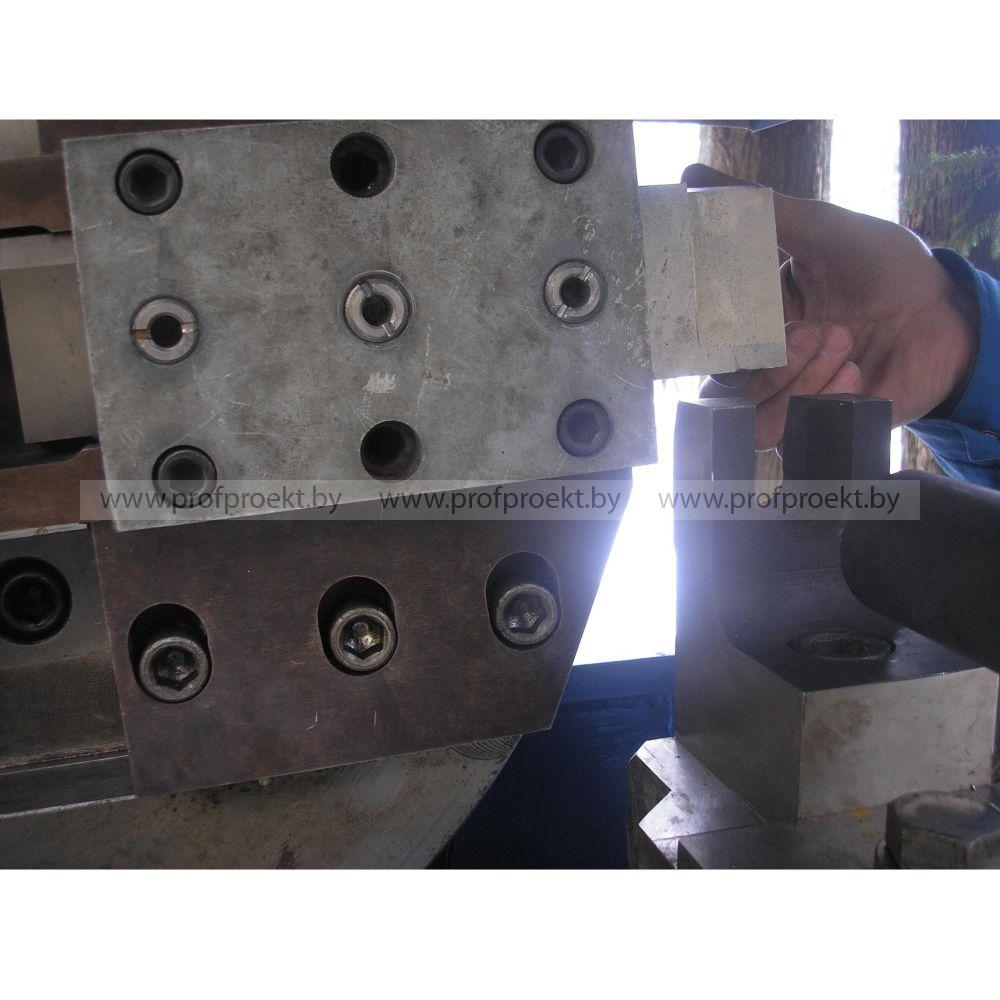

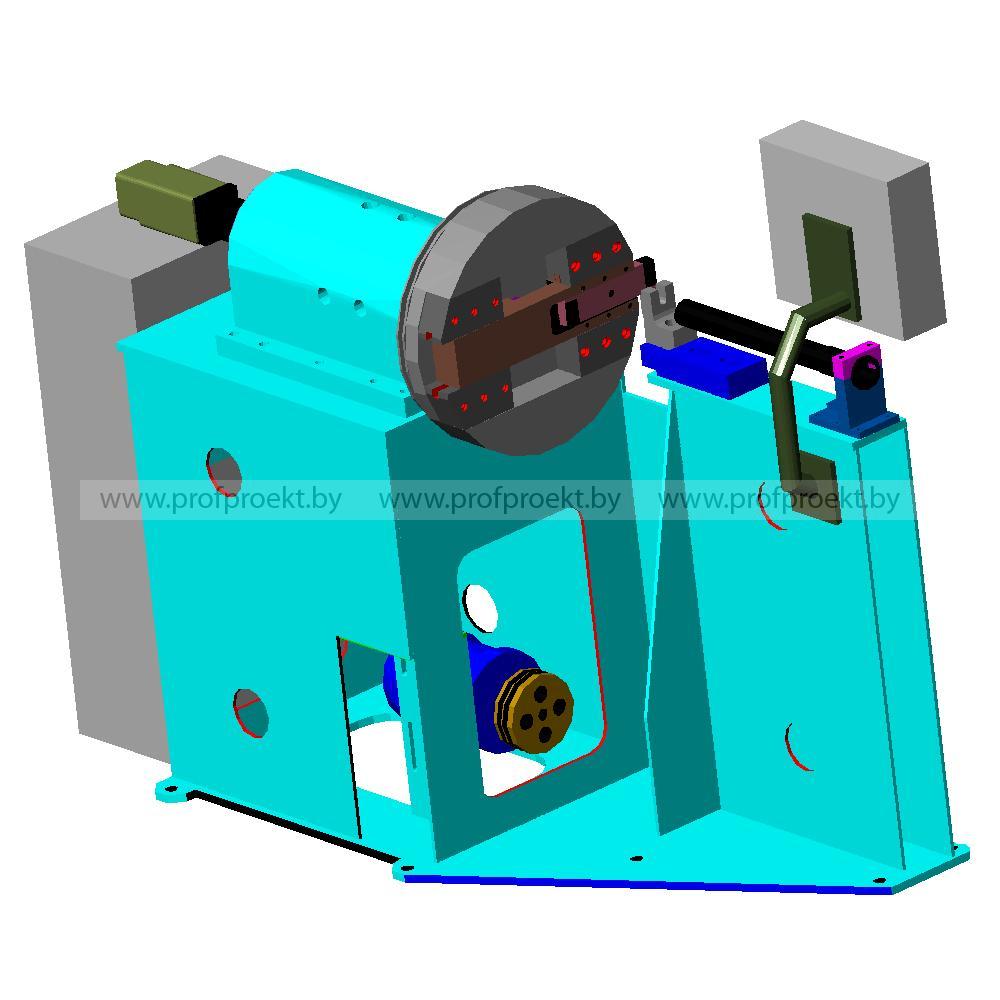

Рубка производится двумя ножами. Один неподвижно установлен на станине. Второй нож подвижный, установлен на планшайбе в подвижном корпусе. Вращаясь, подвижный нож выдвигается в момент рубки.

Режим работы – автоматический. Закон управления – управление скорости подачи.

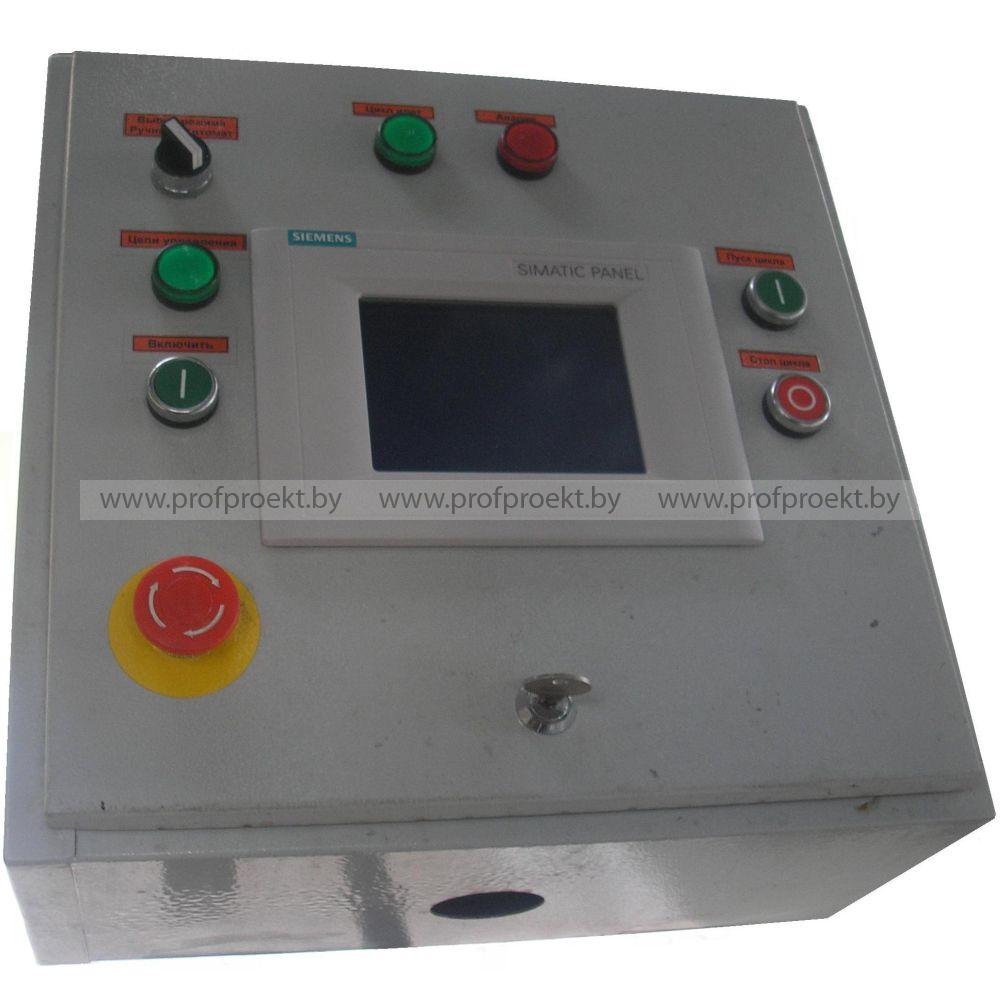

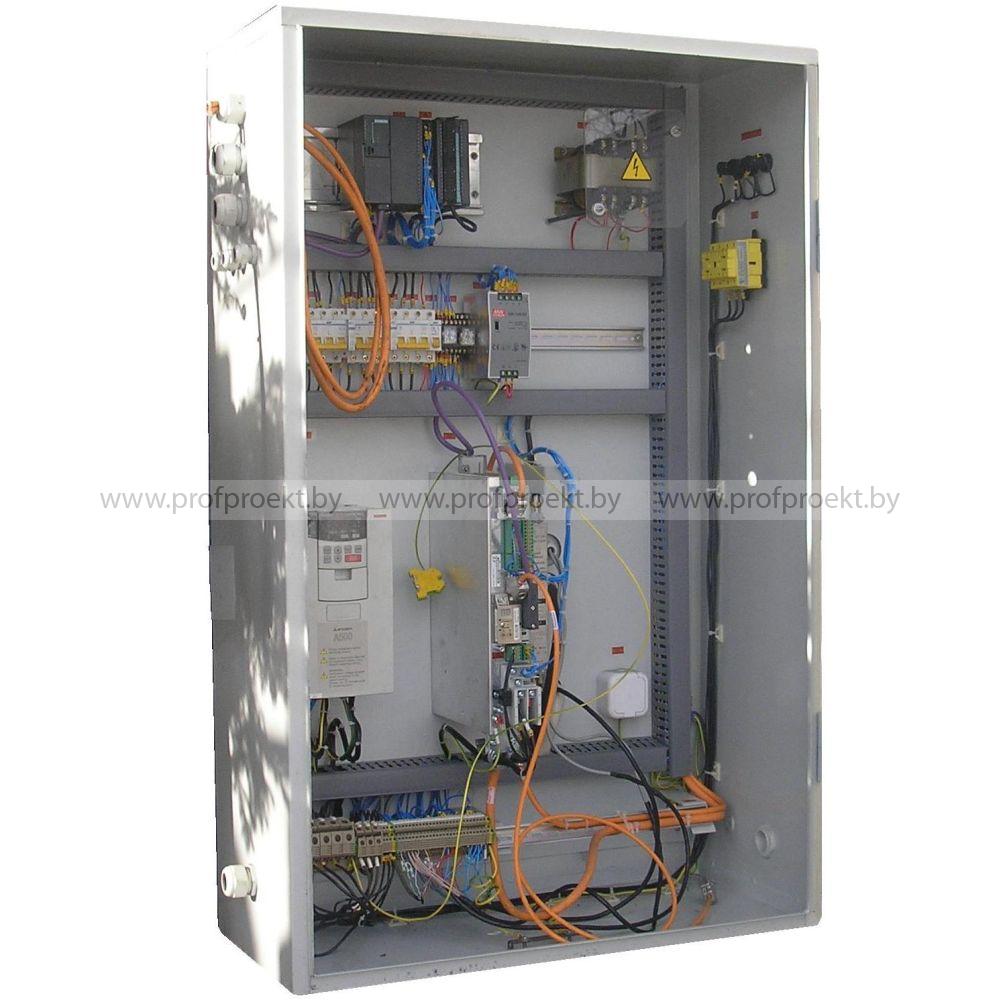

СУ организована на базе контроллера, тактильного терминала и инвертора Siemens GmbH (Германия). Привода ножа - сервомодуль REXROTH INDRAMAT. В СУ реализовано сетевое управление приводов (PPOFIBUS).

Основные технические характеристики:

• диаметр разрубаемой проволоки
  • стальной - 2,65...6 мм.;
  • алюминиевой - 3...8 мм.;
• время цикла рубки - 0,2 сек.;
• установленная мощность
  • привода планшайбы – 2,2 кВт,
  • привода ножа – 3,4 кВт;
• минимальная длина проволоки - 200 мм;
• ход ножа - 35 мм;
• номинальное скорость планшайбы – 300 об/мин;
• габаритные размеры - 2830х1410х1850 мм;
• масса -1750 кг.

Результаты работы станка можно контролировать и использовать в системах управления предприятием. СУ станка соединяется с ПК. Результаты работы хранятся в архиве Access. Система контроля создана с помощью SCADA-системы WinCC, производства фирмы Siemens, лидера в производстве SCADA-систем.

Дополнительно предлагается адаптация в систему управления предприятия на базе 1С "Предприятие".

По ссылке ниже вы можете загрузить информацию о станке непрерывной рубки проволоки в формате PDF.
